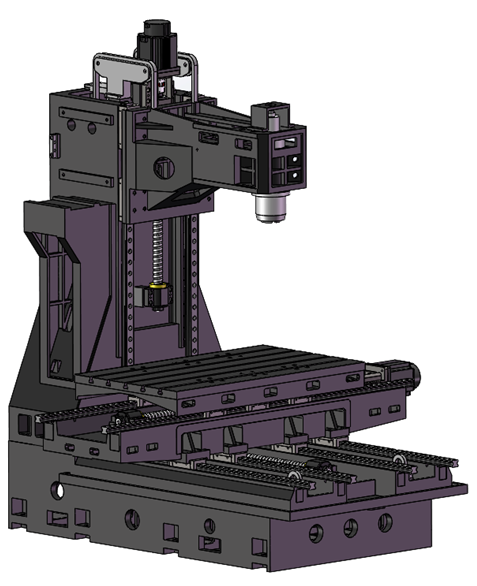

VSシリーズ低重心、歪み防止、クリープ防止、重切削、高材料除去率を主な原則として専門的に設計および製造されています。 |
 |

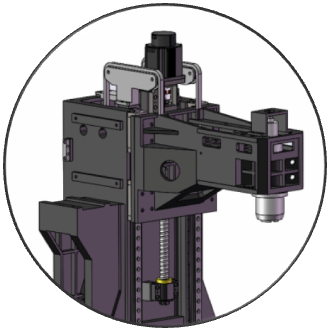

| VSシリーズは標準装備のスピンドルカウンターウェイトシステムを搭載しており、Z軸リードスクリューの負荷を軽減し、発熱を抑え、熱伸びによる工作機械の加工精度への影響を最小限に抑えます。これにより、工作機械の加工精度とワークの表面仕上げが向上します。 |  |
|

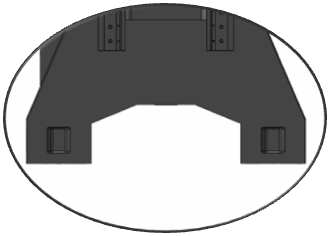

Z軸コラムは大スパンです。すべての鋳造部品はHT300材で作られており、優れた振動減衰性能、支持剛性、そして優れた安定性を実現しています。 |
 |
■ 仕様

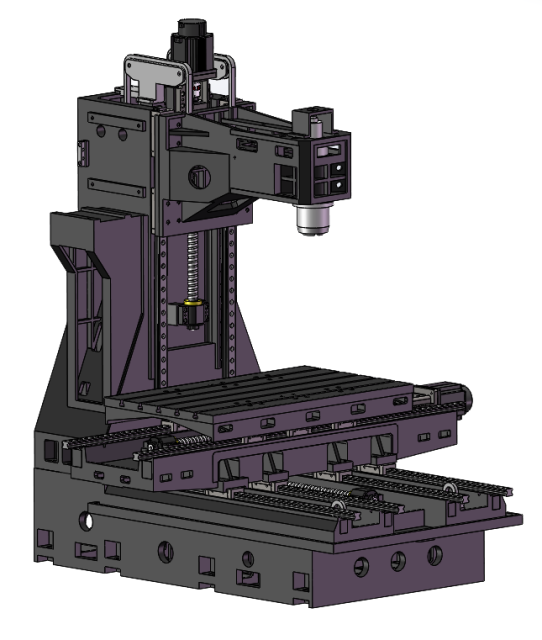

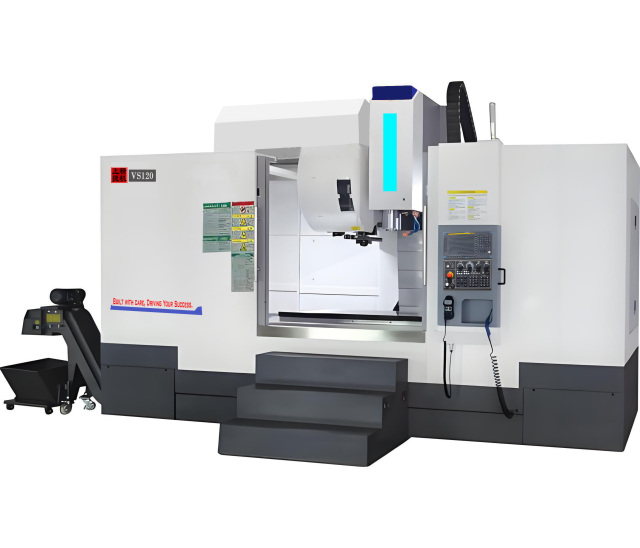

| マシンタイプ | VS130 |
| 工作台寸法作業台のサイズ | 1300x700 mm |
| ワークベンチTスロット（番号 - サイズ * ピッチ） | 5-18x130 mm |
| 作業台の最大積載量 | 1200kg |
| X轴行程 X軸移動量 | 1310mm |
| Y轴行程 Y軸移動量 | 710mm |
| Z轴行程 Z軸移動量 | 630mm |
| スピンドルの中心からコラムのガイドレールまでの距離 | 770mm |
| スピンドル面から作業台表面までの距離 | 130～760mm |
| 导轨形式 ガイドレール形式 | 精密グレードPローラー型リニアガイド |
| X,Y,Z快移動速度 X,Y,Z高速移動速度 | 30m/分 |
| X轴電気机最大转トルク X軸最大。モーターのトルク | 69N.m |
| Y轴電気机最大转トルク Y軸最大。モーターのトルク | 69N.m |
| Z轴電気机最大转トルク Z軸最大。モーターのトルク | 69N.m |
| 主轴最高转速主軸速度 | 8000/12000 rpm |
| 主軸锥穴 主軸テーパ穴 | BT40（BT50はオプション） |
| 主電動機電力 主軸モータ電力 | 11/15kW（※15/18kW） |
| 刀库容量 ツールマガジン容量 | ディスク型24ツール |
| 刀具最大重量切削工具の重量 | 8kg(BT40) / 15kg(BT50) |
| 空気源圧力 空気源圧力 | 0.5～0.8MPa |
| 機械サイズ（長さ×幅×高さ） | 2600x2150x2650mm |
| 標準重量 | 11000キログラム |
■ 工作機械の構成
CNCシステム: FANUC、シーメンス、SYNTEC、KND、三菱  |
高品質のスピンドル、輸入ベアリング |
THK、PMI、HIWIN、HTPM 45、55 精密グレードP ローラー式リニアガイド |
THK、PMI、HIWIN C3グレードØ50精密研磨ボールねじ |
高品質ツールクランプシリンダー |
NSK、SKF、FAG P4グレード輸入アンギュラコンタクトペアベアリング |
精密高剛性カップリング |
輸入高トルク同期ベルト |
高品質ディスク型/アンブレラ型ATCツールマガジン  |
チェーン式チップコンベアと小型鉄チップカートを標準装備。 |
||
