■ 仕様
| マシンタイプ | ET04W / ET05W |
| 最大回转直径スイング直径 | 530mm |
| 拖板上最大加工径サドルの加工径 | 120mm |
| 最大棒材直径バーの貫通直径 | 36mm |
| 主轴端部の形 スピンドルノーズ | A2-4 / A2-5 |
| 主電動機電力 主軸モータ電力 | 5.5～12kW |
| 主軸径穴 | 45mm |
| 主轴最高转速主軸速度 | 6000回転/分 |
| X1軸走行経過 X1軸 | 500mm |
| X2軸走行過程 X2軸 | 375mm |
| Z1回転進行 Z1軸 | 370mm |
| Z2軸走行過程 Z2軸 | 900mm |
| X軸早送り速度 X軸早送り速度 | 25m/分 |
| Z軸早送り速度 Z軸早送り速度 | 25m/分 |
| X轴電気机最大转トルク X軸最大。モーターのトルク | 18N.m |
| Z轴電気机最大转トルク Z軸最大。モーターのトルク | 18N.m |
| 空気圧クランプ | 後拉式弹簧筒夹スプリングコレット |
| 液圧夹紧油圧クランプ卡盘尺寸 チャックサイズ | 5インチ |
| 機械サイズ（長さ×幅×高さ） | 2400x1350x1600mm |
| 標準重量 | 3500kg |
■ 機械特性
ET04W / ET05W

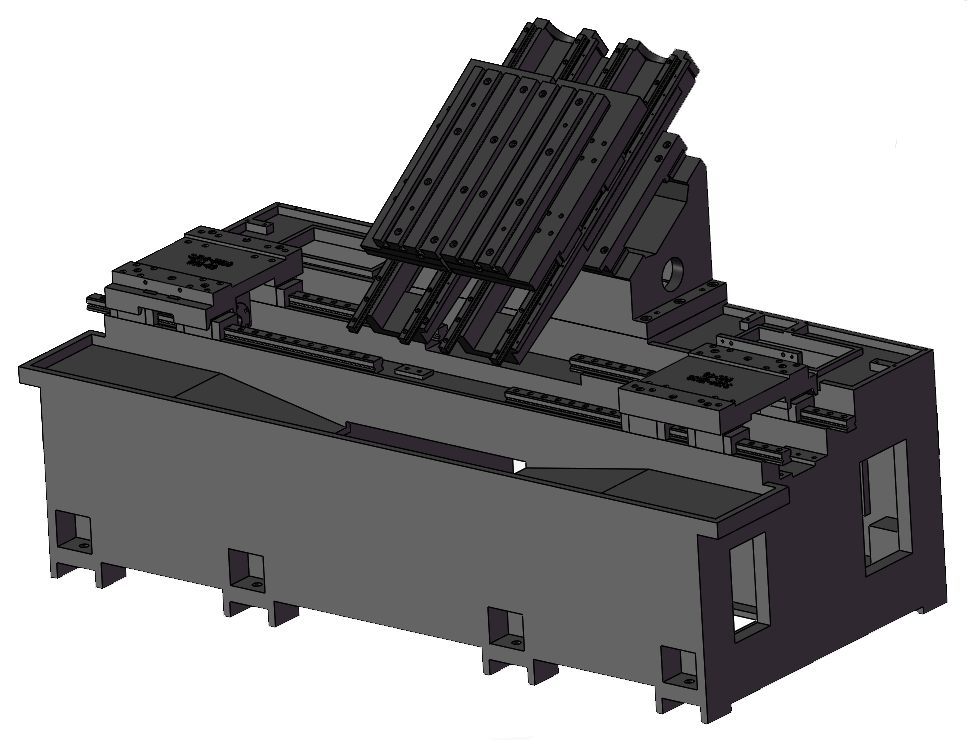

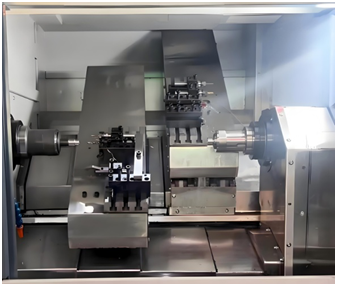

ET04W/ET05W型は主軸が固定され、副軸が移動する構造を採用しています。
● 機械特性
主軸と副軸はともに永久磁石同期電動スピンドルを採用しており、高出力・高推力でベルト伝動を必要としません。これにより、高速旋削加工時のワークの寸法安定性と表面粗さが向上します。主軸ガイドレールには大型・高精度のローラーリニアガイドを採用し、工作機械の加工剛性を確保するだけでなく、加工精度も向上させます。
対応するパワーヘッドと組み合わせることで、旋削とフライス加工の複合機能を実現し、顧客の複雑な部品を1回のクランプで加工し、すべての加工手順を完了することができます。

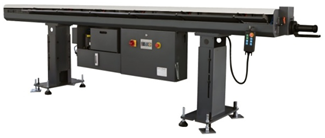

ET04WおよびET04Pモデルには自動供給装置を搭載できます。自動供給により、ワークの両面への加工工程がすべて自動で完了するため、無人運転を実現し、加工効率の向上と人件費の削減を実現します。
