ZY シリーズ モデルは、モーター直結駆動ガントリー Y 軸ツール タレットを使用し、Y 軸の位置決め精度、フライス加工の剛性、長期的な機械精度を保証します。 |
  |
■ 仕様
| マシンタイプ | HT08DSZY-300 | HT08DSZY-500 | HT08DSZY-700 |
| 最大回转直径スイング直径 | 600mm | 600mm | 600mm |
| 最大加工径加工径 | 360mm | 360mm | 360mm |
| 最大加工長さ加工長さ | 300mm | 500mm | 700mm |
| 主轴端部の形 スピンドルノーズ | A2-8 | A2-8 | A2-8 |
| 主電動機電力 主軸モータ電力 | 11/15 kW | 11/15 kW | 11/15 kW |
| 主軸径穴 | 87mm | 87mm | 87mm |
| 主轴最高转速主軸速度 | 6000回転/分 | 6000回転/分 | 6000回転/分 |
| サブ主轴规格 サブスピンドルの仕様 | A2-5 | A2-5 | A2-5 |
| ZY轴行程 ZY軸移動量の補間 | ±55mm | ±55mm | ±55mm |
| X轴行程 X軸 | 260mm | 260mm | 260mm |
| Z軸走行経過 Z軸 | 450mm | 650mm | 850mm |
| X軸早送り速度 X軸早送り速度 | 25m/分 | 25m/分 | 25m/分 |
| Z軸早送り速度 Z軸早送り速度 | 25m/分 | 25m/分 | 25m/分 |
| X轴電気机最大转トルク X軸最大。モーターのトルク | 34.5Nm | 34.5Nm | 34.5Nm |
| Z轴電気机最大转トルク Z軸最大。モーターのトルク | 34.5Nm | 34.5Nm | 34.5Nm |
| Y轴電気机最大转トルク Y軸最大。モーターのトルク | 34.5Nm | 34.5Nm | 34.5Nm |
| 液圧夹紧 油圧クランプ 卡盘尺寸 チャックサイズ |
10インチ | 10インチ | 10インチ |
| サーボツールタレット | 12工位 | 12工位 | 12工位 |
| 刀方规格 外径工具サイズ | 25×25mm | 25×25mm | 25×25mm |
| 尾座行程 心押し台の移動 | ---- | ---- | ---- |
| 機械サイズ（長さ×幅×高さ） | 2350x1470x1850mm | 2600x1470x1850mm | 2800x1470x1850mm |
| 標準重量 | 3800kg | 4700キログラム | 5700キログラム |
■ 工作機械の拡張機能
|

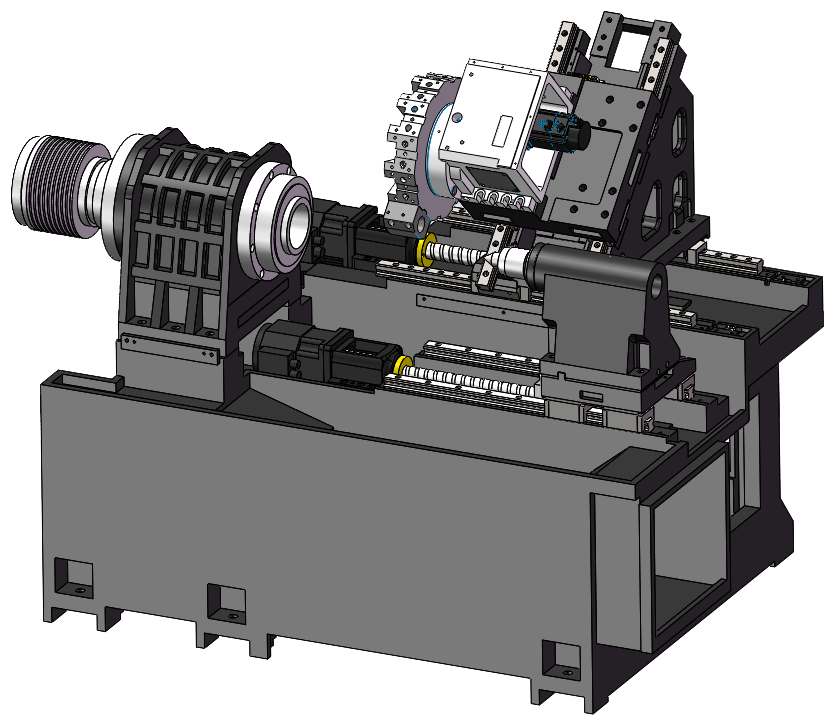

ダブルスピンドル旋削・フライス加工複合加工センター 主軸と副軸はともに永久磁石同期電動スピンドルを採用しており、高出力・高推力でベルト伝動を必要としません。これにより、高速旋削加工時のワークの寸法安定性と表面粗さが向上します。主軸ガイドレールには大型・高精度のローラーリニアガイドを採用し、工作機械の加工剛性を確保するだけでなく、加工精度も向上させます。 |
 |
|
完全に密閉されたステンレス鋼の内部保護レイアウト |
 |
