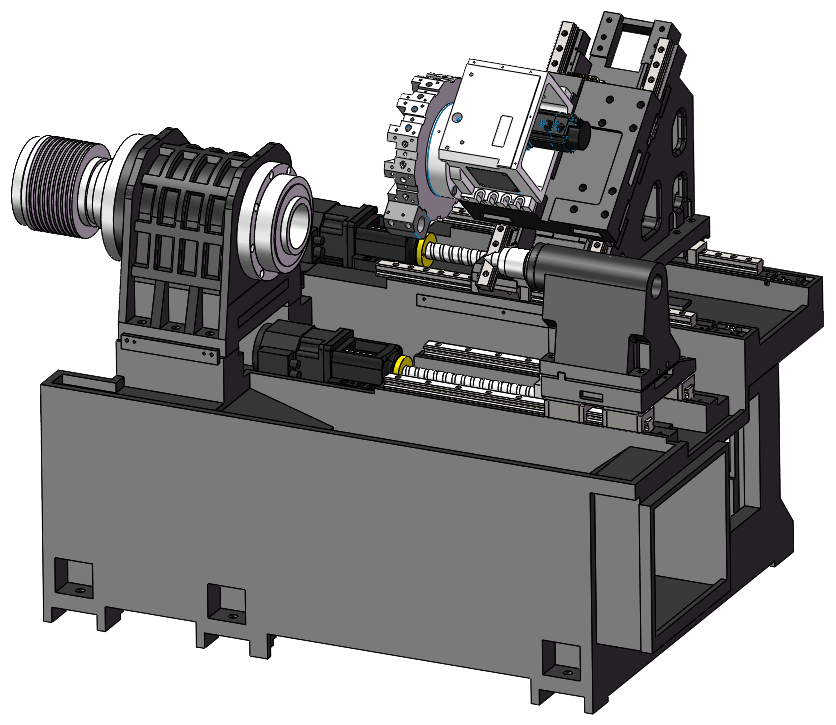

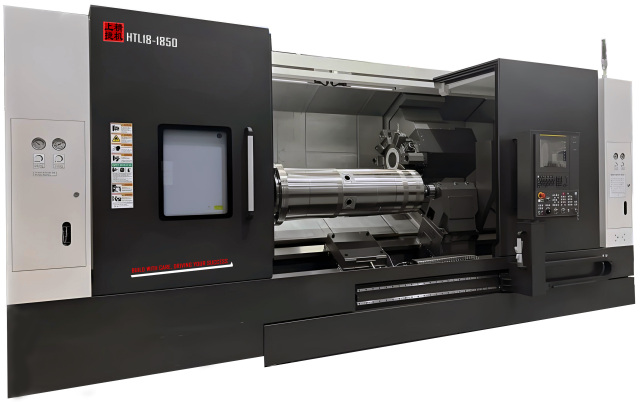

HTLシリーズは、大型・長軸製品向けに特別に設計された大型CNC旋盤です。超ワイド一体型ベッド、45°傾斜サドル、大型ローラーリニアガイド、φ50mm精密級ボールねじを採用し、十分な機械剛性を確保することで、様々な加工に対応し、ベッド精度を長期にわたって維持します。 有限要素解析 (FEM) を適用することで、鋳物の補強リブの形状と位置が最適化され、最高のベッド強度が実現され、ベッド構造が重切削に適したものとなり、工具の耐用年数が延長されます。 |
 |
■ 仕様
| マシンタイプ | HTL18-1050 | HTL18-1250 | HTL18-1550 | HTL18-1850 | HTL18-2050 |
| 最大回转直径スイング直径 | 730mm | 730mm | 730mm | 730mm | 730mm |
| 最大加工径加工径 | 520mm | 520mm | 520mm | 520mm | 520mm |
| 最大加工長さ加工長さ | 1050mm | 1250mm | 1550mm | 1850mm | 2050mm |
| 主轴端部の形 スピンドルノーズ | A2-8 | A2-8 | A2-8 | A2-8 | A2-8 |
| 主電動機電力 主軸モータ電力 | 11/15 kW | 11/15 kW | 11/15 kW | 11/15 kW | 11/15 kW |
| 主軸径穴 | 91mm | 91mm | 91mm | 91mm | 91mm |
| 主轴最高转速主軸速度 | 3000回転/分 | 3000回転/分 | 3000回転/分 | 3000回転/分 | 3000回転/分 |
| X轴行程 X軸 | 330mm | 330mm | 330mm | 330mm | 330mm |
| Z軸走行経過 Z軸 | 1190mm | 1390mm | 1690mm | 1990mm | 2190mm |
| X軸早送り速度 X軸早送り速度 | 30m/分 | 30m/分 | 30m/分 | 30m/分 | 30m/分 |
| Z軸早送り速度 Z軸早送り速度 | 30m/分 | 30m/分 | 30m/分 | 30m/分 | 30m/分 |
| X轴電気机最大转トルク X軸最大。モーターのトルク | 45N.m | 45N.m | 45N.m | 45N.m | 45N.m |
| Z轴電気机最大转トルク Z軸最大。モーターのトルク | 55.8Nm | 55.8Nm | 55.8Nm | 55.8Nm | 55.8Nm |
| 液圧夹紧 油圧クランプ 卡盘尺寸 チャックサイズ |
10/12インチ | 10/12インチ | 10/12インチ | 10/12インチ | 10/12” |
| サーボツールタレット | 8/12 工位 | 8/12 工位 | 8/12 工位 | 8/12 工位 | 8/12 工位 |
| 刀方规格 外径工具サイズ | 25×25mm | 25×25mm | 25×25mm | 25×25mm | 25×25mm |
| 镗穴径 ボーリング工具径 | ￠50 mm | ￠50 mm | ￠50mm | ￠50 mm | ￠50mm |
| 尾座行程 心押し台の移動 | MT-6# 500mm |
MT-6# 600mm |
MT-6# 600mm |
MT-6# 600mm |
MT-6# 600mm |
| 機械サイズ（長さ×幅×高さ） | 3200x1470x1850mm | 3400x1470x1850mm | 3750x1470x1850mm | 4150x1470x1850mm | 4350x1470x1850mm |
| 標準重量 | 6900キログラム | 7200キログラム | 7500kg | 7800キログラム | 8100キログラム |
■ 工作機械の拡張機能
| 大型サーボツールタレット HTLシリーズは、強力な切削を実現する大型サーボツールタレットを搭載しています。 |
 |
| 完全保護板金 完全に密閉されたステンレス製の内部保護板金は合理的に配置されており、高級感とエレガントさを演出します。 |
 |
| メインシャフトタイプ プログラマブルテールストック HTL シリーズは、高負荷容量、正確な位置決め、優れた安定性、便利な操作性を備えたスピンドルタイプの油圧式プログラマブルテールストックを特徴としており、大型ワークの加工に最適です。 |
 |
| 高精度セルフセンタリング油圧センターレスト 設定可能な高精度セルフセンタリング油圧センターレストにより、長軸加工の安定性が向上します。 |
 |
